Sistema di Accumulo di Energia Residenziale

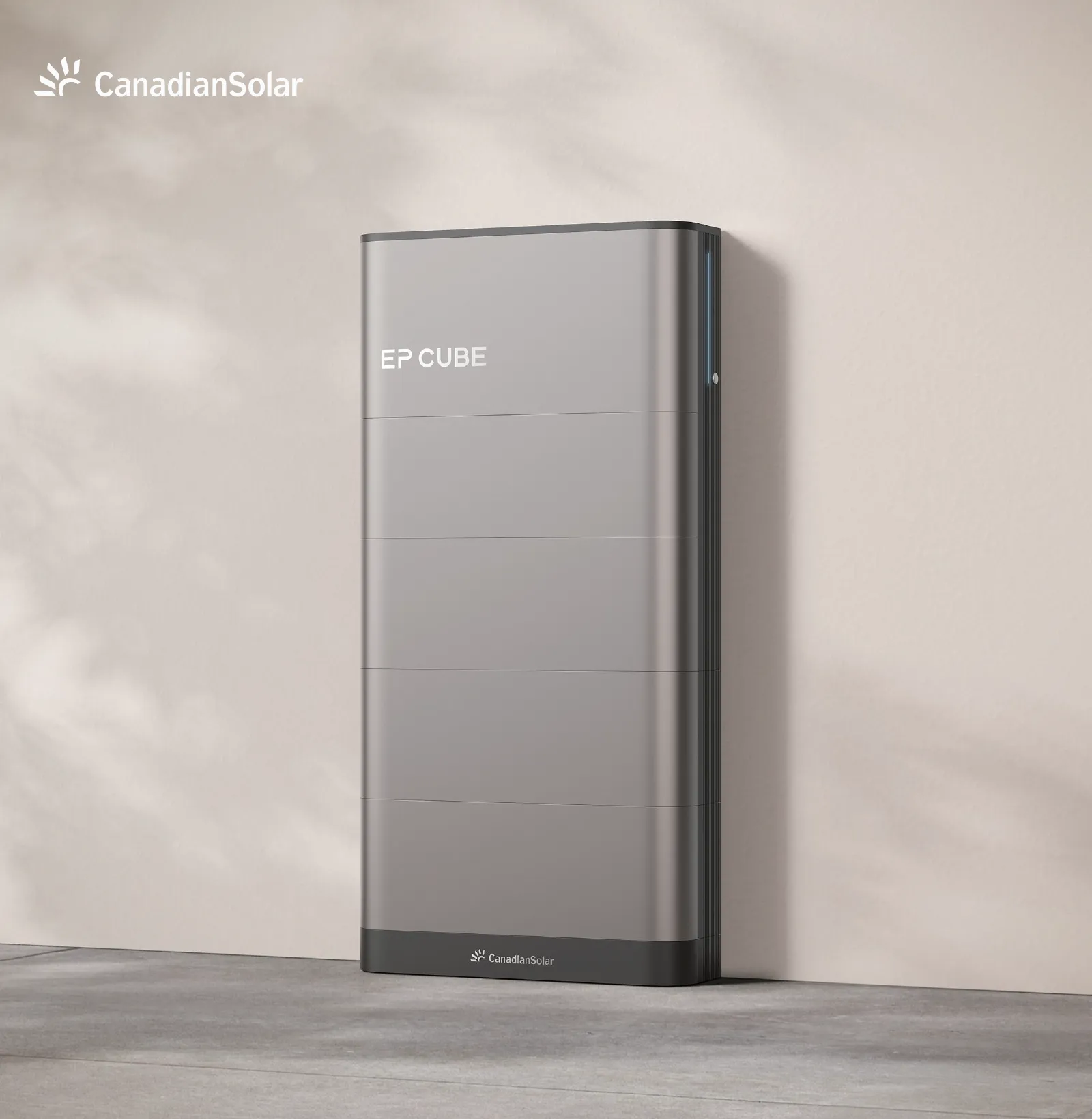

EP Cube è un sistema di accumulo di energia residenziale flessibile, progettato per una gestione intelligente della produzione di energia solare e del consumo di elettricità residenziale. Facile da installare, è controllabile da remoto e la sua capacità energetica può essere gestita a tua discrezione. Sistema all-in-one di dimensioni ridotte che include inverter ibrido, batterie modulari e sistema di controllo tutto integrato, sicuro e affidabile.

Sistema
Caratteristiche tecniche EP Cube

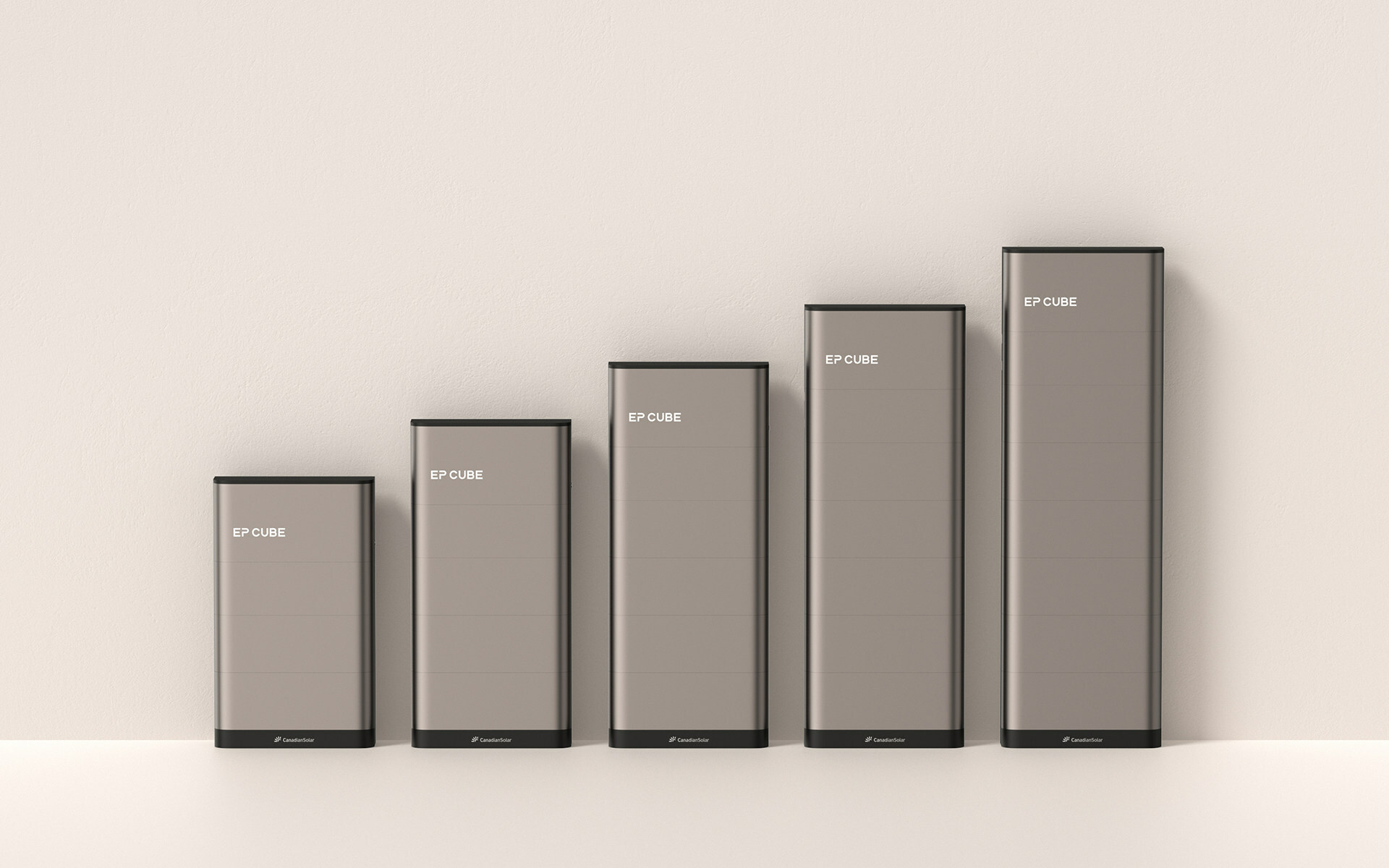

| Modelli | EP Cube HES-EU1-706G | EP Cube HES-EU1-710G | EP Cube HES-EU1-713G | EP Cube HES-EU1-716G | EP Cube HES-EU1-720G |
|---|---|---|---|---|---|
| COMPONENTI DEL SISTEMA | |||||
| Tipo di inverter | Ibrido – bidirezionale | ||||
| Numero di inverter | 1 | ||||
| Numero di moduli batteria | 2 | 3 | 4 | 5 | 6 |
| Base-batteria | 1 | ||||
| INFO GENERALI | |||||
| Applicazioni | On grid / On grid + Backup/ Solo Backup | ||||
| Tecnologia delle celle | LiFeP04 | ||||
| Capacità del sistema | 6.6 kWh | 9.9 kWh | 13.3 kWh | 16.6 kWh | 19.9 kWh |
| Potenza di sistema* | 7.6 kW | ||||
| Range di tensione della batteria | 64.8 V~ 86.4 V | 97.2 V~ 129.6 V | 129.6 V~ 172.8 V | 162 V~ 216 V | 194.4 V~ 259.2 V |
| Sezionatore DC (FV) | Sì | ||||
| Protezione della batteria DC | Porta fusibili sezionabile incl. Fusibili (+/-) | ||||
| Dimensioni Sistema (LxAxP) | 600 x 1006 x 243 mm | 600 x 1221 x 243 mm | 600 x 1436 x 243 mm | 600 x 1651 x 243 mm | 600 x 1866 x 243 mm |
| Peso | 111.5 kg | 146.5 kg | 181.5 kg | 216.5 kg | 251.5 kg |
| Rumorosità | < 30dB | ||||
| Tipo di protezione | IP65 | ||||
| Tipo di raffreddamento | Raffreddamento naturale | ||||
| Altitudine operativa | 3000m | ||||
| Umidità di esercizio | 95% senza condensa | ||||
| Range di temperatura di esercizio** | da -10 “C a 50 °C | ||||
| Temperatura di esercizio consigliata | da 0 °C a 30 °C | ||||
| Temperatura di stoccaggio | da -20°C ~ 45°C fino a 1 mese/ 0°C ~ 35°C per meno di 1 anno | ||||
| Display | LED & APP(mobile) | ||||
| Metodo di installazione | Montaggio a pavimento (opzionale: a parete) | ||||
| Interfaccia di comunicazione | WIFI, Ethernet, RS485, CAN, 1/0, API | ||||
| GARANZIA | |||||
| lnverter | 10 anni | ||||
| Batteria *** | > 70% di capacità, fino a 10 anni o 6.000 cicli | ||||
| Accessori | 2 anni (Wifi-Ehternet / opzioni) | ||||
| CERTIFICAZIONI | |||||
| Sicurezza | IEC / EN 62109-1, IEC / EN 62109-2, IEC / EN 62477-1, IEC / EN 62619-1, IEC 60730 Annex H, IEC 60529, VDE 2510-50, UN 38.3 | ||||
| EMC | I EC 61 000-6-3, I EC / EN 61 000-6-1 | ||||
| Efficienza energetica | IEC 61683 | ||||
| Standard di rete | NTS 2.1 Type (A), UNE 217001, UNE 217002, RD 244, RD 647, CEI 0-21, VDE-AR-N 4105, DIN VDE V 0124-100, G99 type A, UKCA | ||||
Inverter
Specifiche inverter ibrido bidirezionale
| Modelli | EP Cube HES-EU1-706G | EP Cube HES-EU1-710G | EP Cube HES-EU1-713G | EP Cube HES-EU1-716G | EP Cube HES-EU1-720G |
|---|---|---|---|---|---|
| INPUT DC (FV) | |||||
| Max. Corrente di ingresso MPPT | 16A | ||||
| Max. lsc corrente di cortocircuito | 20A | ||||
| Tensione di accensione INV | 120 VDC | ||||
| AC OUTPUT (On-grid) | |||||
| Tensione nominale di uscita CA | Mono-Fase / L+ N+PE / 230VAc | ||||
| Frequenza nominale di uscita | 50Hz | ||||
| Potenza max di uscita AC * | 7.6kW | ||||
| Potenza max. continua (batteria)/ scarica | 3kW | 5 kW | 6.5 kW | 7.6kW | 7.6kW |
| Potenza max. continua (batteria + FV) | 7.6 kW | ||||
| Corrente max. d’uscita (batteria)/ scarica | 13 A | 21.7 A | 28.3A | 33.0A | 33.0A |
| Corrente max. d’uscita (batteria+ FV) | 33.0A | ||||
| Fattore di potenza in uscita | ~ 1 (regolabile da 0, 8 induttivo a 0, 8 capacitivo) | ||||
| Uscita THDi | < 3% (potenza nominale) | ||||
| AC OUTPUT (Backup) | |||||
| Tensione nominale di uscita AC | Monofase / L+ N+PE / 230VAC | ||||
| Frequenza nominale di uscita | 50Hz | ||||
| Potenza max. continua (batteria)/ scarica | 3kVA | 5 kVA | 6.5 kVA | 7.6 kVA | 7.6 kVA |
| Potenza max. continua (batteria + FV) | 7.6 kVA | ||||
| Corrente max. d’uscita (batteria)/ scarica | 13 A | 21.7 A | 28.3A | 33.0A | 33.0A |
| Corrente max. d’uscita (batteria+ FV) | 33.0A | ||||
| Tempo di commutazione (da on-grid a off-grid) | < 20 ms | ||||
| EFFICIENZA | |||||
| Efficienza europea | 95 .0% | ||||
| Massima efficienza RTE | 95 .1% | ||||
| Efficienza massima (dal FV a rete) | 95 .3% | ||||
| Efficienza MPPT | 99.9% | ||||
| GENERALE | |||||
| Dimensioni (LxAxP) | 600 x 5 05 x 24 3 mm | ||||
| Peso | < 38kg | ||||
| Topologia | Senza Transformatore | ||||
Batteria
Modulo batteria agli ioni di Litio
| Tecnologia delle celle | LiFeP04 |
| Capacità utile**** | 3.33 kWh |
| DOD | 100% |
| Intervallo di tensione | 30 V~ 4 3.8 VDC |
| Tensione nominale | 38.4 VDC |
| Dimensioni (LxAxP) | 600 x 215 x 165 mm |
| Peso | < 35 kg |
Accessori
Accessori
| Articoli | Modelli |
|---|---|
| BOX di commutazione AC/Back-Up – EP Cube | EP CUBE ASB1-4 0 |
| Smart Meter Box+ CT – EP Cube ( Monofase) | EP Cube 1PHM1 |
| Kit di montaggio a parete – EP Cube | EP Cube Wall-mount Kit1 |
Download
Chiedi maggiori informazioni
Note
* Regolabile in base al codice di rete di ogni paese , es . 6.0 kW (ITALIA)/ 5 .0 kW (SPAGNA)/ 4 .6 kW (GERMANIA).
** Le prestazioni possono essere ridotte a temperature operative estreme.
*** Garanzia di capacità della batteria fino a 1O anni o 6000c icli (che si verifica prima).
**** Test di laboratorio: profondità di scarica (DOD) del 1 00%, 0.2 C carica/scarica a 25 “C, da inizio vita.
